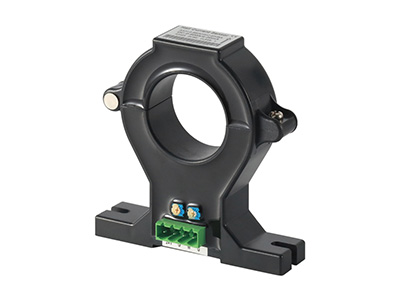

安科瑞霍爾電流傳感器是利用霍爾效應將一次大電流變換為二次微小電壓信號的傳感器。實際設計的霍爾傳感器往往通過運算放大器等電路，將微弱的電壓信號放大為標準電壓或電流信號。上述原理制作而成的霍爾電流傳感器，被稱為直檢式霍爾電流傳感器或開環式霍爾電流傳感器。

閉環式霍爾電流傳感器，也稱零磁通霍爾電流傳感器或磁平衡式霍爾電流傳感器，是基于磁平衡式霍爾原理，即閉環原理，當原邊電流IP產生的磁通通過高品質磁芯集中在磁路中，霍爾元件固定在氣隙中檢測磁通，通過繞在磁芯上的多匝線圈輸出反向的補償電流，用于抵消原邊IP產生的磁通，使得磁路中磁通始終保持為零。經過特殊電路的處理，傳感器的輸出端能夠輸出精確反映原邊電流的電流變化。

霍爾電流傳感器的測量方法

1、原邊導線應放置于傳感器內孔中心，盡可能不要放偏;

2、原邊導線盡可能完全放滿傳感器內孔，不要留有空隙;

3、需要測量的電流應接近于傳感器的標準額定值IPN，不要相差太大。如條件所限，手頭僅有一個額定值很高的傳感器，而欲測量的電流值又低于額定值很多，為了提高測量精度，可以把原邊導線多繞幾圈，使之接近額定值。例如當用額定值100A的傳感器去測量10A的電流時，為提高精度可將原邊導線在傳感器的內孔中心繞十圈（一般情況，NP=1;在內孔中繞一圈，NP=2;……;繞九圈，NP=10，則NP&TImes;10A=100A與傳感器的額定值相等，從而可提高精度）;

4、當欲測量的電流值為IPN/10的時，在25℃安科瑞霍爾電流傳感器仍然可以有較高的精度。
